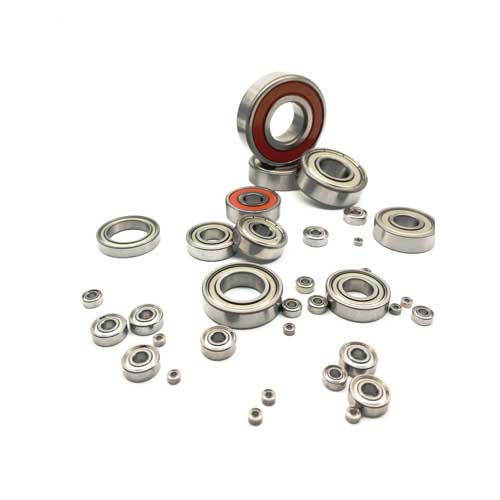

微型軸承游隙的概念及檢測方式
游隙是軸承的一個重要參數，它直接影響軸承的載荷分布、振動、摩擦、溫升、使用壽命和機械的運轉精度等技術指標。滾動軸承的游隙是指套圈在固定情況下，另一個套圈沿徑向或軸向的最大活動量，因此游隙也分為徑向游隙和軸向游隙。
滾動軸承裝配時，其游隙不能過大或過小。游隙太大會導致同時承受載荷的滾動體減少，單個滾動體承受的載荷增大，從而降低軸承的旋轉精度，降低使用壽命；游隙過小，會增大微型軸承工作時的摩擦，產生的熱量增加，加劇磨損，使用壽命減少。因此軸承在裝配時要嚴格調整和控制游隙，保證軸承正常工作。
(1)軸承游隙的分類
初始游隙：軸承未安裝時軸承不承受載荷狀態時的游隙，即軸承出廠時的游隙。
安裝游隙（殘留游隙）：初始間隙減去軸承在軸或軸承座上后因過盈配合產生的膨脹或收縮量產生的游隙。
有效游隙：是安裝游隙減去微型軸承因工作時產生的溫升導致軸承溫度和相關零件的溫度產生溫度差引起的游隙變化后的值。
工作游隙：軸承安裝在機器上承受一定載荷轉動時的內部游隙，即有效游隙加上載荷后引起的彈性變后的游隙，即工作游隙。
(2) 影響游隙的因素
1.設計：在結構設計中，如果選用的軸承配合公差不合理，軸承的工作游隙可能不會處于最佳游隙狀態，沒有根據實際運行的溫度、載荷、振動等因素選擇合理的公差等級、加工精度。軸徑和外殼軸承位置的加工精度對軸承的運動游隙有重要影響，如果形位公差和尺寸公差不符合設計標準的要求，則導向游隙不能滿足使用的要求。
2.軸的溫升變化
軸承游隙的檢測方法
1.感覺法
2.塞尺測量
塞尺測量方法是現場應用最廣泛的方法。適用于大型及特大型滾子軸承徑向游隙的測量。將軸承是直立或平放測量。檢測結果如有差別，則以軸承平放時的測量值為準。
用塞尺片沿滾子和滾道圓周間測量時，轉動套圈和滾子保持架組件一周，在連續三個滾子上能通過的塞尺片的最大厚度為最大徑向游隙測值。在連續三個滾子上不能通過的塞尺片的最小厚度為最小徑向游隙測值。取最大和最小徑向游隙測值的算術平均值作為軸承的徑向游隙值。使用塞尺測量法所測得的游隙值允許包括塞尺厚度允差在內的誤差。
調心滾子軸承徑向游隙采用塞尺測量法測量時，在每列的徑向游隙值合格后，取兩列的游隙值的算術平均值作為軸承的徑向游隙值。
3.百分表
4.千分尺
